Назначение и устройство воздушного дыхательного аппарата. Спасательное устройство

     Спасательное устройство можно охарактеризовать как портативное изолирующее дыхательное устройство, обеспечивающее защиту органов дыхания пострадавшего в загазованной зоне в результате поступления воздуха от дыхательного аппарата спасателя (рисунок 1).
     Конструктивно спасательное устройство состоит из шланга длиной 1,5 – 2,5 м, на одном конце которого имеется штуцер (реже - разъем), предназначенный для подключения к дыхательному аппарату с помощью быстроразъемного соединения. На втором конце крепится легочный автомат с полнолицевой или шлем-маской. Возможно подключение маски капюшонного типа с дюзой для постоянной подачи воздуха.

 Рисунок 1 - Применение спасательного устройства для эвакуации пострадавшего

     Преимуществом спасательного устройства перед другими средствами защиты органов дыхания пострадавшего являются простота применения, компактность, малый вес (рисунок 2), возможность применения при неизвестном составе атмосферы. В настоящее время для вывода людей из задымленных помещений используют изолирующие самоспасатели на химически связанном кислороде. Но данные средства имеют ряд серьезных недостатков, а именно: большая масса, около 3 кг; дыхание кислородом при очень высокой температуре, достигающей 60°С; самоспасатель одноразового действия и срок его хранения весьма ограничен. Все это привело к решению включать в аппараты дополнительное устройство, которое при соединении с дыхательным аппаратом позволяет эффективно спасать людей из задымленных зданий и сооружений, из загазованных объектов и территорий.

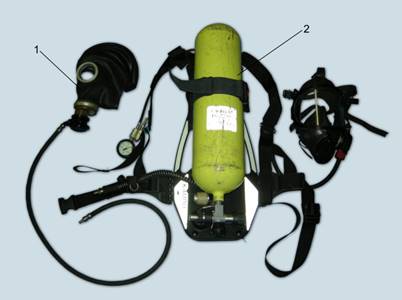

Рисунок 2 - Спасательное устройство (1) и дыхательный аппарат АП-98 (2)

     Анализ практического применения спасательных устройств наряду с преимуществами позволил выявить и некоторые характерные недостатки:
     - снижение времени нахождения спасателя или пожарного в непригодной для дыхания атмосфере из-за увеличения расхода воздуха при подключении пострадавшего;
     - невозможность использования при работе в костюмах закрытого (капсульного) типа;
     - ограничение маневренности спасателя или пожарного, «привязанность» к пострадавшему.
     Изучение и апробация различных конструкций спасательных устройств позволили выделить три основных типа исполнения.
     1 тип - спасательное устройство с шлем-маской ШМП или полнолицевой панорамной маской и легочным автоматом без избыточного давления (рисунок 3).
     Конструктивные особенности 1 типа.
     Легочный автомат в данном типе спасательного устройства обеспечивает два вида подачи воздуха: легочную подачу - при вдохе пользователя и создании разряжения в подмасочном пространстве, и дополнительную подачу - при нажатии кнопки (или включении рычага) дополнительной подачи. Для обеспечения герметичности при изоляции органов дыхания пострадавшего используется, как правило, шлем-маска ШМП-1 ГОСТ 12.4.166 (рост 2).

 Рисунок 3 - Спасательное устройство 1 типа с шлем-маской и легочным автоматом без избыточного давления:
1 - шлем-маска ШМП, 2 - легочный автомат, 3 - кнопка включения дополнительной подачи воздуха,
4 - воздухоподающий шланг, 5 - штуцер для подключения к дыхательному аппарату

     Преимущества данной конструкции спасательного устройства заключаются в следующем:
     - простота надевания шлем-маски на голову пострадавшего;
     - наличие в легочном автомате режима дополнительной подачи, что позволяет в результате принудительного поступления воздуха в подмасочное пространство обеспечить проведение ингаляции пострадавшему, не имеющему самостоятельного дыхания или с ослабленным дыханием;
     - небольшая величина срабатывания клапана выдоха (до 100 Па), что дает возможность произвести выдох пострадавшему с ослабленным дыханием за счет сокращения мышечного корсета при условии попадания воздуха в легкие в результате дополнительной подачи;
     - устойчивость шлем-маски к воздействию вредных веществ.
     Недостатками являются:
     - отсутствие возможности регулировки шлем-маски по размеру головы пострадавшего;
     - необходимость создания разряжения в подмасочном пространстве (200-250 Па) для обеспечения легочной подачи, что затрудняет возможность самостоятельного вдоха пострадавшего в ослабленном состоянии;
     - возникновение негерметичности при надевании шлем-маски на капюшон защитного костюма.

     2 тип - спасательное устройство с полнолицевой панорамной маской и легочным автоматом с избыточным давлением (рисунок 4).
     Характерным примером спасательного устройства этого варианта конструкции является маска спасаемого «Ревитокс» фирмы Trelleborg (Швеция).
     Конструктивные особенности 2 типа.
     Маска спасательного устройства снабжена шлангом 2,5 м для удобства работы в колодцах, тоннелях и других труднодоступных местах. Легочный автомат оснащен кнопкой дополнительной подачи воздуха, которая используется и для включения режима избыточного давления. Для обеспечения безопасности легких пострадавшего создание избыточного давления в подмасочном пространстве ограничено в пределах 200 мм водного столба (2000 Па).

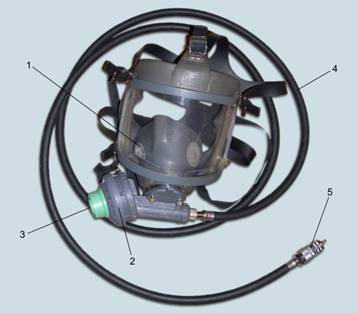

Рисунок 4 - Спасательное устройство «Ревитокс»  с полнолицевой панорамной маской и легочным автоматом с избыточным давлением: 1 - полнолицевая маска, 2 - легочный автомат, 3 - кнопка включения дополнительной подачи, 4 - воздухоподающий шланг, 5 - разъем для подключения к дыхательному аппарату

     К преимуществам данной конструкции спасательного устройства относятся:
     - возможность регулировки маски по размеру головы пострадавшего;
     - создание избыточного давления (250±50 Па при нулевом расходе) в подмасочном пространстве, что обеспечивает поступление воздуха в маску без дополнительных усилий со стороны пострадавшего (давление на вдохе 0 Па);
     - наличие в легочном автомате режима дополнительной подачи, что позволяет обеспечить принудительный впрыск воздуха в подмасочное пространство для проведения ингаляции пострадавшему, не имеющему самостоятельного дыхания или с ослабленным дыханием;
     - возможность применения спасательного устройства поверх капюшона изолирующего костюма открытого типа.
     Недостатками конструкции являются:
     - сопротивление дыханию при срабатывании клапана выдоха (до 350 Па при легочной вентиляции 30 л/мин.), что затрудняет возможность произведения выдоха  пострадавшим с ослабленным дыханием;
     - затраты времени на регулировку маски по размеру головы пострадавшего.

     3 тип - спасательное устройство капюшонного типа с постоянной подачей воздуха (рисунок 5).
Конструктивные особенности 3 типа.
     Спасательное устройство состоит из капюшона с шлангом. Капюшон выполнен в виде колпака с иллюминатором и клапаном выдоха, внутри капюшона имеется полумаска. Снизу капюшон герметизируется эластичным резиновым шейным обтюратором или с помощью уплотнительного шнура с фиксатором (спасательный колпак RespiHood). Шланг с одной стороны подсоединен к капюшону, с другой - имеет штуцер для подсоединения к разъему дыхательного аппарата.
     В штуцере установлена дюза, обеспечивающая постоянную подачу воздуха пострадавшему в объеме 30 ± 3 л/мин.

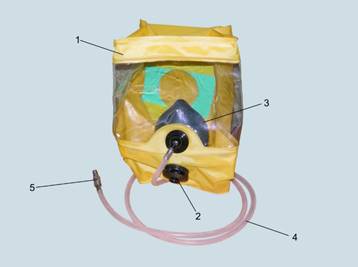

 Рисунок 5 - Спасательное устройство капюшонного типа с постоянной подачей воздуха:

1 - капюшон, 2 - клапан выдоха, 3 - полумаска, 4 - воздухоподающий шланг, 5 - штуцер с дюзой для подключения к дыхательному аппарату

     К преимуществам этой конструкции спасательного устройства относятся:
     - быстрота и удобство надевания капюшона;
     - универсальность конструкции капюшона, позволяющей использовать спасательное устройство вне зависимости от размера головы пострадавшего; ограничение распространяется только на шейный обтюратор капюшона (окружность шеи пострадавшего должна составлять не менее 300 мм);
     - создание избыточного давления в подкапюшонном пространстве в пределах 250 – 450 Па (при нулевом расходе) за счет постоянной подачи воздуха, что не требует дополнительных усилий со стороны пострадавшего (давление на вдохе 0 Па);
     - обеспечение циркуляции воздуха в капюшоне за счет постоянной подачи и удаления избытка воздуха через клапан выдоха и полосу шейного обтюратора;
     - возможность применения спасательного устройства для изоляции органов дыхания поверх капюшона защитного костюма открытого типа.
Недостатками являются:
     - отсутствие режима дополнительной подачи, что не позволяет обеспечить принудительный впрыск воздуха в подмасочное пространство для проведения ингаляции пострадавшему, не имеющему самостоятельного дыхания или с ослабленным дыханием;
     - постоянный расход воздуха, в 2 раза снижающий время нахождения спасателя в загазованной зоне;
     - отсутствие данных о стойкости материала капюшона к воздействию химически опасных веществ.




Источник:  Никулин В.В., Сидорчук В.К., Андрианов С.Н.
Изолирующие дыхательные аппараты. Аппараты на сжатом воздухе
и особенности их конструктивных элементов.
Тула, 2010. – 299 с.
