Учебно-консультационный центр аварийно-спасательных формирований


Стационарные страховочные системы от падения с высоты


vostok_service

Доклад представителей фирмы «Восток-Сервис» - производителя современного оснащения и оборудования для проведения аварийно-спасательных работ.
Тема доклада: «Стационарные страховочные системы от падения с высоты».










Стационарные страховочные системы от падения с высоты


Приказ Министерства труда и социальной защиты Российской Федерации от 28 марта 2014 г. №155н г. Москва «Об утверждении Правил по охране труда при работе на высоте».
Опубликован: 5 ноября 2014 г. в "РГ" - Федеральный выпуск №6523. Зарегистрирован в Минюсте РФ 5 сентября 2014 г. Регистрационный №33990.
"...В соответствии с подпунктом 5.2.28 Положения о Министерстве труда и социальной защиты Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 19 июня 2012 г. №610 (Собрание законодательства Российской Федерации, 2012, №26, ст. 3528; 2013, №22, ст. 2809; №36, ст. 4578; №37, ст. 4703; №45, ст. 5822; №46, ст. 5952), приказываю:
1. Утвердить Правила по охране труда при работе на высоте согласно приложению.
2. Настоящий приказ вступает в силу по истечении шести месяцев после его официального опубликования..."

Министр М. Топилин



К работам на высоте относятся работы, когда:
а) существуют риски, связанные с возможным падением работника с высоты 1,8 м и более;
б) работник осуществляет подъем, превышающий по высоте 5 м или спуск, превышающий по высоте 5 м, по вертикальной лестнице, угол наклона которой к горизонтальной поверхности более 75°;
в) работы производятся на площадках на расстоянии ближе 2 м от неогражденных перепадов по высоте более 1,8 м, а также если высота ограждения этих площадок менее 1,1 м;
г) существуют риски, связанные с возможным падением работника с высоты менее 1,8 м, если работа проводится над машинами или механизмами, водной поверхностью или выступающими предметами.

Причины падения

1. Отсутствие или недостаток средств индивидуальной защиты от падения с высоты (СИЗП).
2. Использование неправильно подобранных СИЗП.
3. Использование устаревших или непригодных средств защиты от падения.
4. Неудовлетворительный периодический учет, осмотр и обслуживание СИЗП.
5. Недостаточное обучение как пользователей, так и компетентных лиц, отвечающих за безопасность работ на высоте.

6 мая 2015 года вступили в силу Правила по охране труда при работе на высоте (утверждены приказом Минтруда России от 28.03.2014 № 155н, зарегистрированы в Минюсте России № 33990 05.09.2014).



Требования к применению систем обеспечения безопасности работ на высоте

Системы обеспечения безопасности работ на высоте состоят из:
а) анкерного устройства;
б) привязи (страховочной, для удержания, для позиционирования, для положения сидя);
в) соединительно-амортизирующей подсистемы (стропы, канаты, карабины, амортизаторы, средство защиты втягивающегося типа, средство защиты от падения ползункового типа на гибкой или на жесткой анкерной линии).

Тип и место анкерного устройства систем обеспечения безопасности работ на высоте указываются в ППР на высоте или в наряде-допуске.

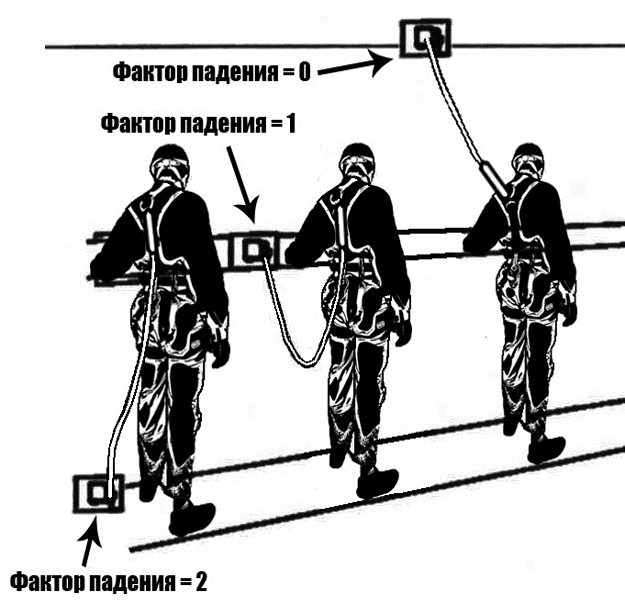

Фактор падения

Фактор падения – это характеристика высоты возможного падения работника определяемая отношением значения высоты падения работника до начала срабатывания амортизатора к суммарной длине соединительных элементов страховочной системы. Значение фактора падения зависит от места выбора анкерного устройства и суммарной длины соединительных элементов страховочной системы. Предпочтительным является выбор места анкерного устройства над головой работающего, т.е. выше точки прикрепления соединительных элементов страховочной системы к его привязи. В этом случае фактор падения равен нулю.

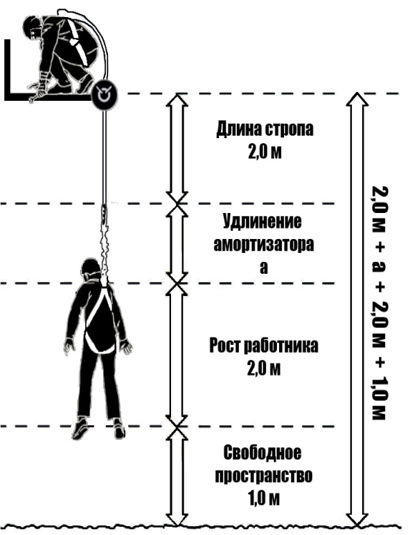

Запас высоты

Запас высоты рассчитывается с учетом суммарной длины стропа и соединителей, с учетом длины сработавшего амортизатора, роста работника, а также свободного пространства, остающегося до нижележащей поверхности в состоянии равновесия работника после остановки падения. Расчет запаса высоты при использовании горизонтальной анкерной линии должен учитывать ее геометрию (возможное провисание). В случае если свободное пространство менее 0.5 м должны использоваться вертикальная анкерная жесткая линия.

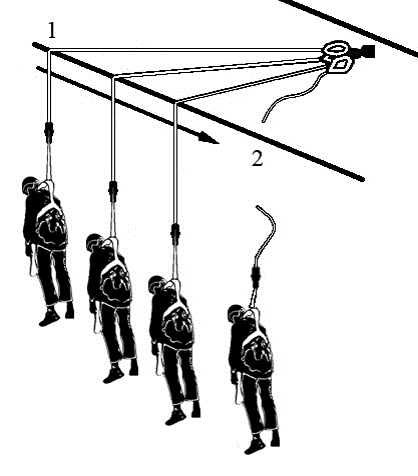

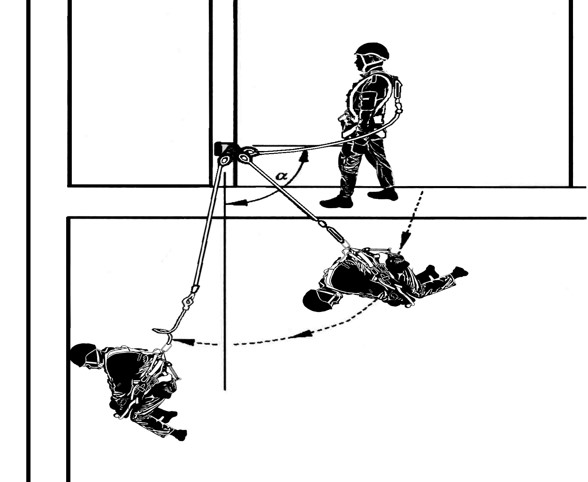

Эффект маятника

Выбор анкерной точки относительно расположения работника в составе страховочной системы должно исключать при падении маятниковое движение работника, а также перемещение стропа по кромке из-за возможности его обрыва в результате трения.

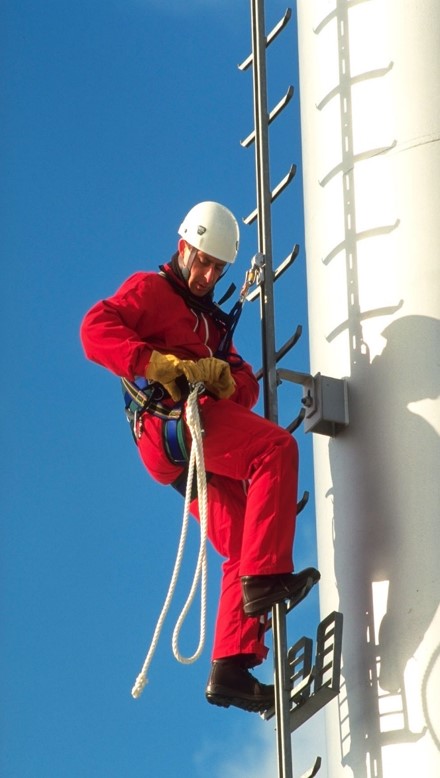

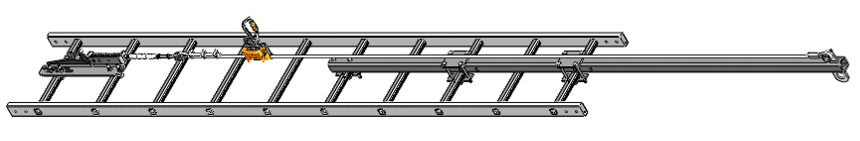

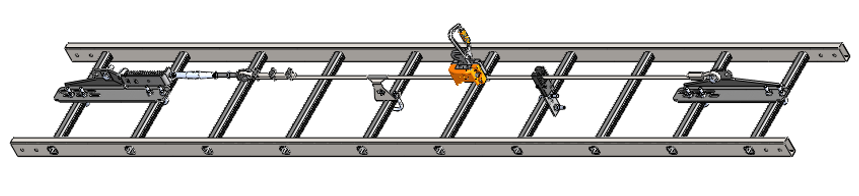

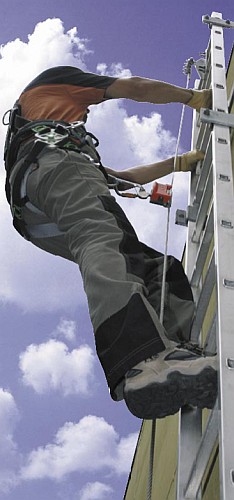

Гибкая вертикальная стационарная страховочная система Vi-Go

- Стационарная тросовая система для установки на лестницы.
- Минимальное количество компонентов упрощает установку.
- Компоненты доступны в исполнении из нержавеющей стали.
- Одновременная работа до 8 человек.
- Объекты применения: везде, где установлены лестницы высотой более 5 м (вне зависимости, с ограждением или без).







Основные компоненты:

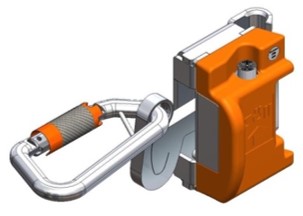

1. Челнок (бегунок);
2. Натяжитель троса:
3. Концевой кронштейн;
4. Ручной промежуточный кронштейн:
5. Автоматический промежуточный кронштейн:
6. Стальной трос;
7. Обжимка троса:
8. Удлинительная секция.

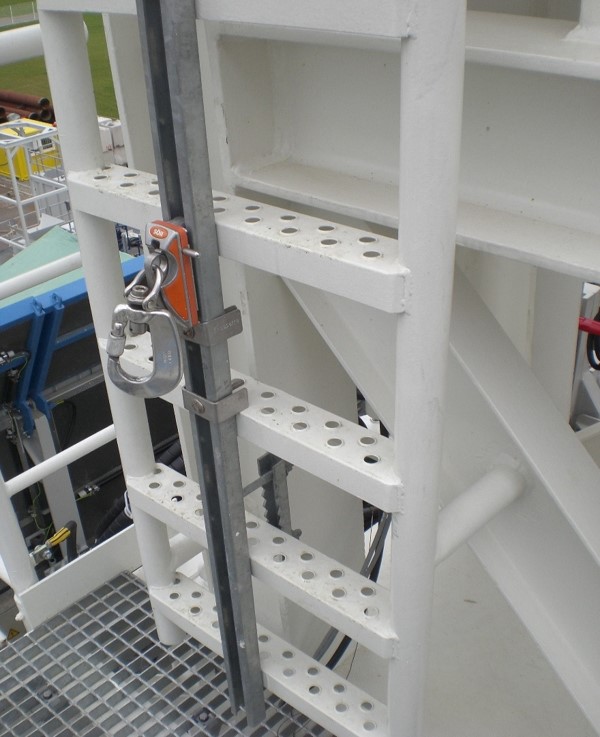

Жесткая вертикальная стационарная страховочная система Söll GlideLoc

- Стационарные системы Söll GlideLoc устанавливаются на здания, вышки и пр.
- Система может состоять из рельса для установки на уже существующие лестницы, либо из лестницы с интегрированным рельсом. - Söll GlideLoc производится из алюминия, оцинкованной стали или нержавеющей стали.
- Система Söll GlideLoc может комбинироваться с горизонтальной системой, образуя непрерывный безопасный маршрут .
- Широкий выбор дополнительных компонентов и аксессуаров позволяет приспособить систему под любые особенности конструкции.





Примеры применения системы Söll GlideLoc

Электроэнергетика

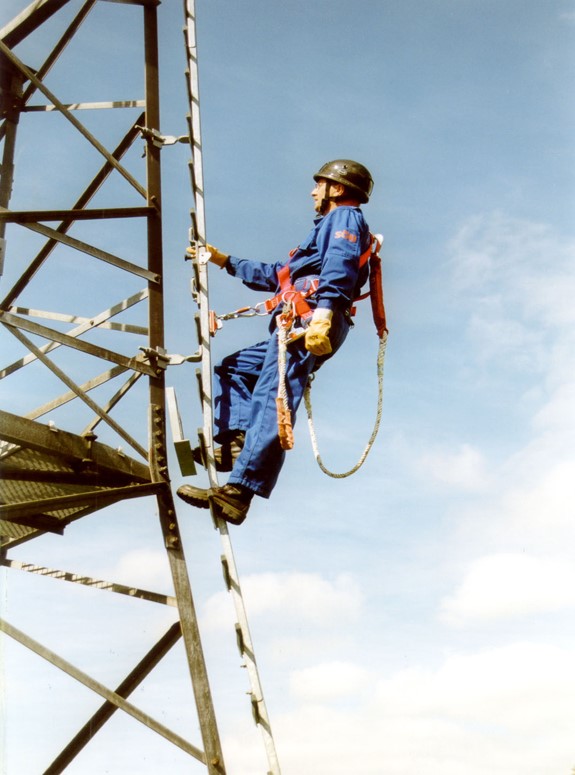

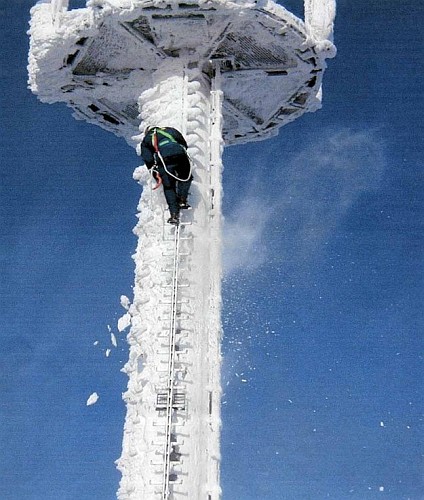

Вышки, мачты, лестницы







Гибкая горизонтальная стационарная страховочная система Xenon. Основные компоненты

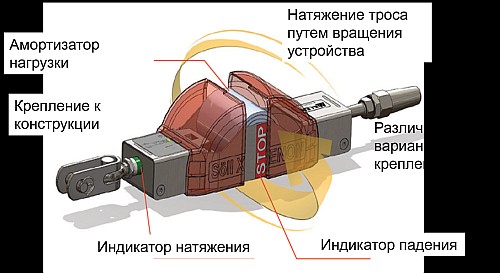

Söll Xenon® амортизатор 4-в-1





Основные компоненты (промежуточные опоры)

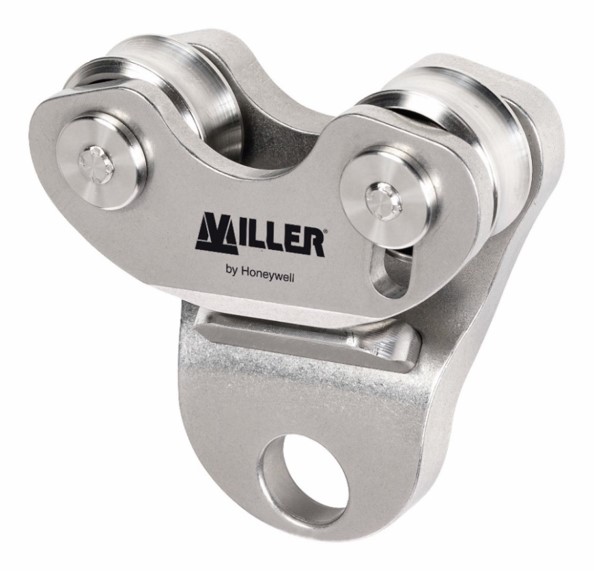

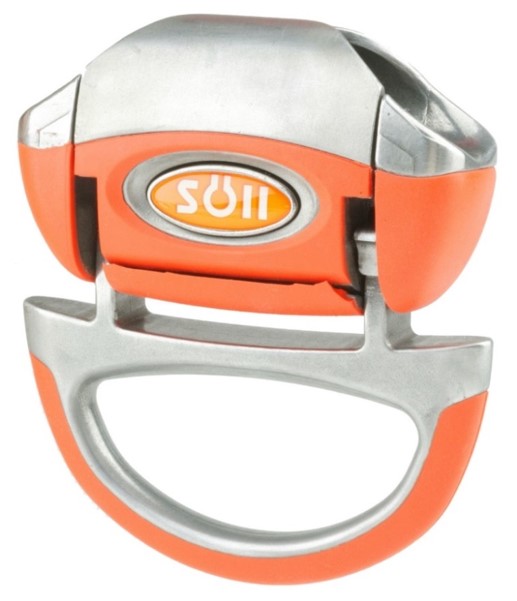

Каретка Xenon

- Длина линии не ограничена.
- Беспрепятственное перемещение каретки по всей длине линии.
- До 7 пользователей одновременно.
- Максимальный промежуток между креплениями - 12 метров.
- Все компоненты из нержавеющей стали.
- Сертификация ATEX для работы во взрывоопасной среде.
- Усиленная каретка из нержавеющей стали рассчитана на интенсивное использование.
- Возможность установки каретки движением одной руки в любом месте линии.
- Сертификация ТР ТС 019/2011.







Основные компоненты (Каретка)

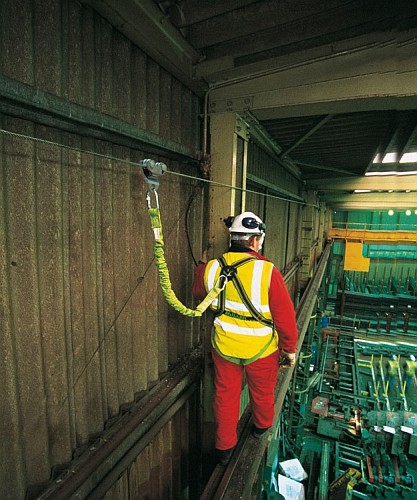

Примеры применения гибкой горизонтальной стационарной страховочной системы Xenon

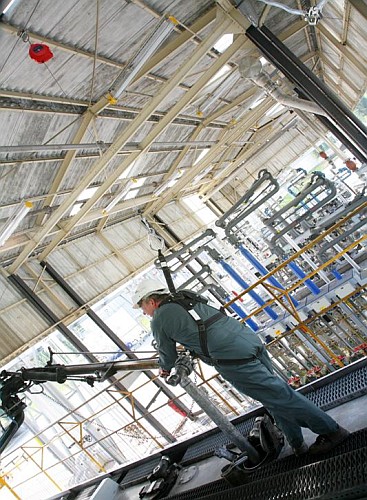

На производстве

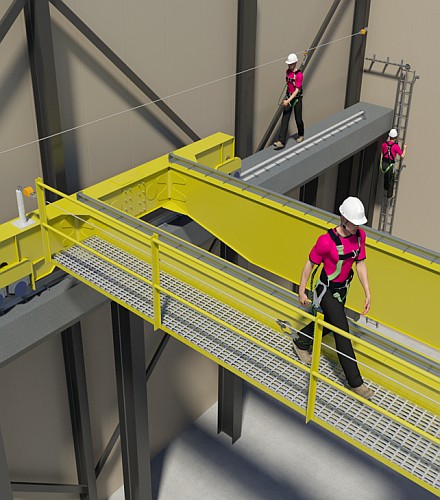

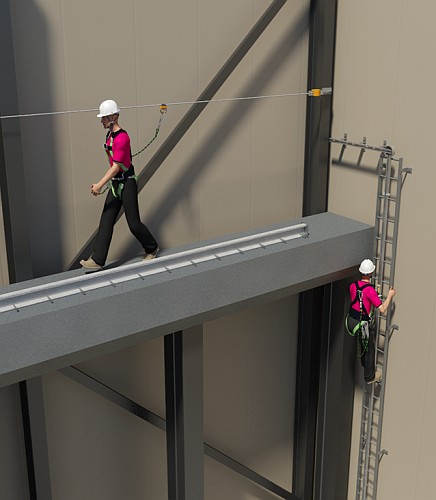

Подкрановые пути







Подкрановые пути и кровли

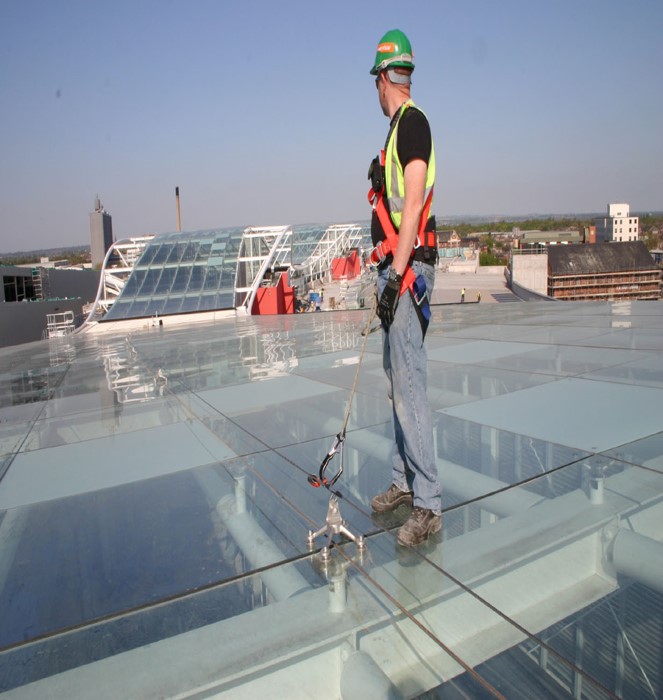

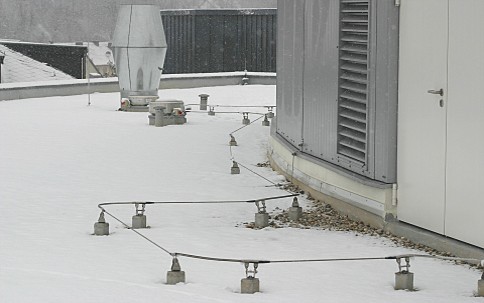

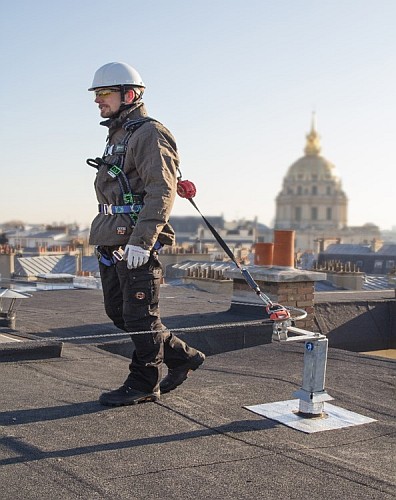

Крыши

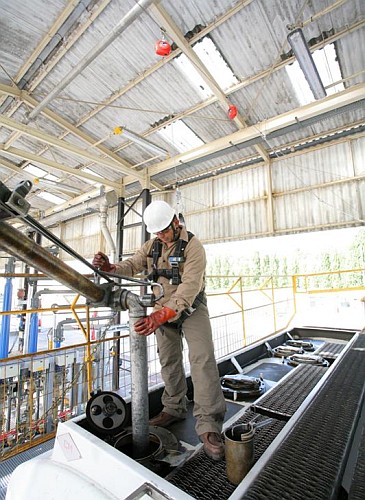

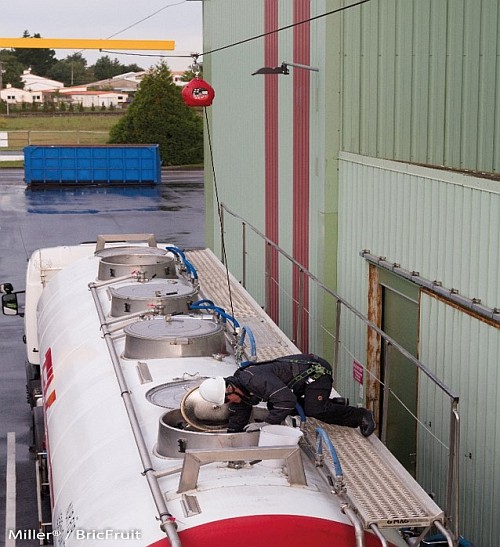

Пункты приемки слива/налива нефтепродуктов












Оценка рисков

- ГК «Восток-Сервис» имеет успешный опыт проведения оценки рисков на многочисленных рабочих площадках, в разных сферах промышленности: нефтегазовой, машиностроительной, строительной, энергетической.
- Оценка рисков очень наглядно демонстрирует все пробелы в системе страховки от падения на рабочих площадках и позволяет индивидуально подобрать соответствующее оборудование.
- При оценке рисков учитываются не только неблагоприятные события и несчастные случаи, происшедшие ранее, но и опасности, пока не вызвавшие неблагоприятных последствий.
- После ее проведения, заказчику, согласно правилам по работе на высоте, предоставляется отчет, который включает в себя указание на участки рабочей площадки с риском падения с высоты, их фотографии, варианты решений для создания безопасных условий, а также, теоретическую часть по безопасности при работе на высоте.

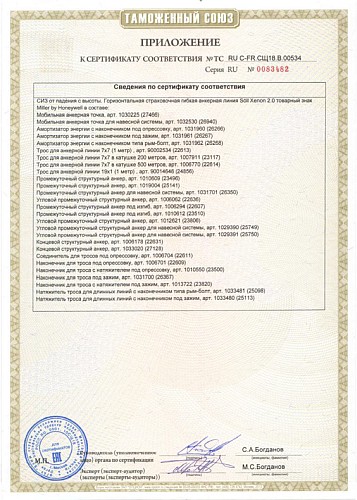

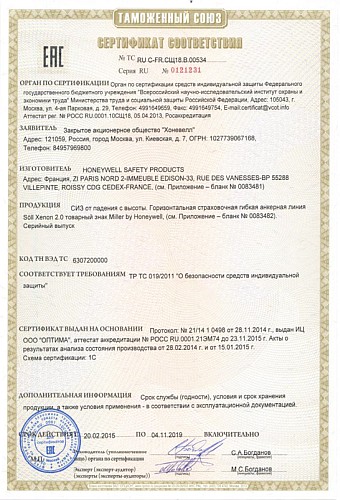

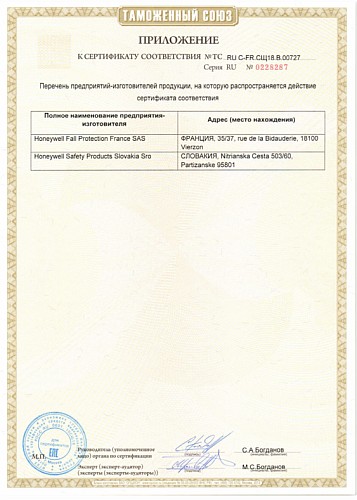

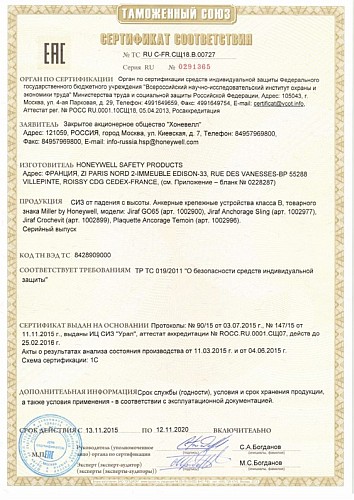

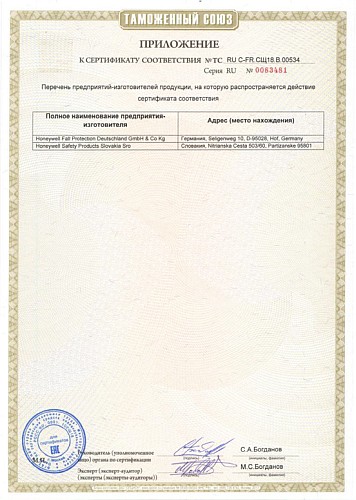

Сертификаты










Алексей Дей - руководитель проекта "Стационарные страховочные системы".
Тел.: +7 (495) 665-75-75 доб. 1535.
Моб.: +7 (985) 836-03-34
E-mail: adey@vostok.ru
