Тепловизор – прибор, предназначенный для определения теплового излучения на исследуемой поверхности. Метод исследования – бесконтактный, он обеспечивает бесперебойную работу при изучении движущихся объектов. Устройство для наблюдения за распределением температуры исследуемой поверхности.
Принцип действия тепловизора основан на преобразовании энергии инфракрасного излучения в электрический сигнал, который усиливается и воспроизводится на экране индикатора. Распределение температуры отображается на дисплее тепловизора как цветовое поле, где определенной температуре соответствует определенный цвет. Как правило, на дисплее отображается диапазон температуры видимой в объектив поверхности.
О разновидностях тепловизоров
В зависимости от функций, которые выполняет инструмент, различают несколько его видов:
Измерительные – выдают радиометрическое изображение, в результате чего можно определить температурные показатели всех объектов в зоне наблюдения. Данный вид аппаратуры применяется в медицине, строительстве, промышленности, при тестировании электрооборудования, механических коммуникаций.
Наблюдательные – обеспечивают только визуализацию объектов, находят применение в военном деле, охранных и силовых структурах, в спасательных операциях и т. п.
Пирометры визуальные – разновидность инструментов для наблюдения, которые способны выявить зоны с аномальным температурным режимом.
Несколько лет назад применение тепловизоров было доступно только военным ведомствам. Сегодня их используют во многих областях производственной деятельности, так как это позволяет решить многие технические вопросы. Их производство развернулось не только в виде отдельно взятых приборов, но и как составная часть гражданских биноклей, прицелов для охотничьего оружия, других оптических механизмов.
Измерительный диапазон – один из факторов, который определяет их температурные возможности и условно разделяет их на 3 типа:
Строительные: реагируют на температуру до +3500, применяются для аудита строительных сооружений, определяют качество изоляции, находят места утечек тепла из зданий.
Промышленные: температурные границы – более +3500, применяются для диагностики электросетей, промышленных систем.
Высокотемпературные: определяют тепловые параметры более +10000, диагностируют технологические процессы с высоким уровнем нагрева.
Их использование получило широкое распространение в современной жизни как в производственных целях, так и в гражданских нуждах.
Сферы применения
Область применения связана со способностью преобразовывать тепловое излучение в спектр, который воспринимает человеческий глаз, обнаруживать самые незначительные объекты, излучающие электромагнитные волны. Если определить интенсивность излучения, то можно рассчитать температуру исследуемого объекта и предположить, что это. При помощи аппарата определяется разница температур, при отсутствии контакта с объектами, они не реагируют на помехи, не могут быть обнаружены системами слежения, имеют большую дальность действия: от 100 м до 3 км. Эти принципы работы позволяют применять их в самых различных областях.
В военной технике
Новая современная техника поступает сегодня на вооружение, имея в своем арсенале встроенные тепловизорные камеры. Их использование позволяет вести боевые действия в условиях плохой видимости, обнаруживать противника и технику. Помимо этого, устройства устанавливаются на беспилотных самолетах и на технике, управляемой дистанционно.
Возможность «видеть» объекты в ночное время – основной показатель, имеющий значение приборов в военной сфере. Принцип успешной работы аппаратуры заключается в четком обнаружении теплового излучения. Для армии производятся специальные аппараты в виде биноклей, прицелов для оружия, ими оснащаются системы наведения. Они оснащены мощными оптическими механизмами, что увеличивает возможности военных тепловизоров многократно.
В морских приборах
Морской или речной порт является сложным транспортным узлом, и его безопасность может обеспечить только самая совершенная охранная аппаратура. Морские тепловизоры предназначены для обеспечения безопасности водных и прибрежных объектов: портов, причалов, складов, речных вокзалов.
Охота
Тепловизор для охоты – хорошее подспорье для тех, кто увлечен выслеживанием добычи. Использование прибора позволяет отслеживать самого осторожного зверя в любое время суток независимо от погоды и видимости.
Обследование зданий
С помощью тепловизорных датчиков есть возможность обследовать любое сооружение, чтобы определить место утечки тепла. Результаты исследования станут весомым аргументом для того чтобы доказать плохое качество теплоизоляции стен. Для коммунальщиков применение тепловизора для обследования зданий – хорошее средство правильно определить проблемные зоны и направить силы на утепление конкретных мест.
Медицина

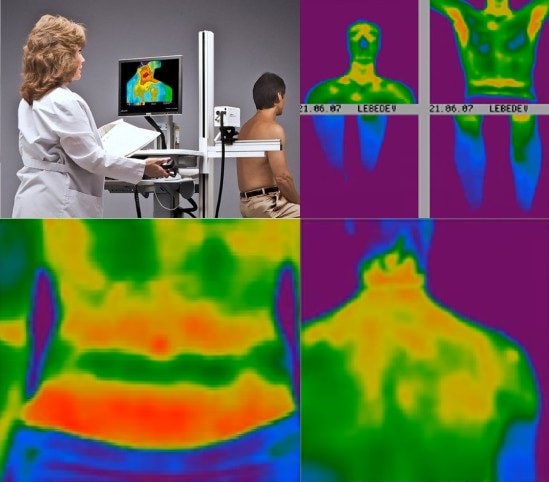

Использование тепловизора в медицине производилось еще во времена СССР. Приборы позволяют распознать характер заболевания, а также увидеть инфицированного человека среди здоровых по температуре тела, характерной для той или иной болезни.
Обследование с помощью специальной аппаратуры, реагирующей на электромагнитные волны, помогает обнаружить воспалительный процесс с точностью до микрона и найти область патологии. Использование аппарата позволит определить, болен пациент или здоров, увидеть источник заболевания, поставить диагноз.
Чрезвычайные ситуации и АСР
Пожарные, вооруженные прибором, могут увидеть наиболее безопасный путь выхода из огня, минуя самые горячие участки. Спасатели, вооруженные аппаратом, в самых трудных ситуациях имеют возможность найти человека в зоне плохой видимости.
Помимо перечисленных сфер, где применение измерительной тепловой техники – необходимое условие успешной деятельности, данные приборы используются и в других областях промышленности и в повседневной жизни людей. Поэтому сегодня производится много их разновидностей, и выбор тепловизора зависит только от цели его использования.
Технические характеристики устройства свидетельствуют о том, можно ли использовать его как универсальный или его специализация более узкая. Границы температур, на которые ориентирован прибор – главный критерий при выборе. Чтобы не допустить ошибку при покупке, необходимо учитывать, что температурный диапазон устройства должен быть больше температуры исследуемого объекта как минимум на 25%.
О классификации тепловизоров
Существует масса критериев классификации тепловизорной аппаратуры. По типу исполнения они бывают стационарные и переносные. Стационарный тепловизор предназначается для наблюдения за одной зоной, поэтому устанавливается фиксировано на определенном месте. Например, на производстве может быть установлена такая модель для слежения за температурой объектов на конвейере.
Портативные тепловизоры используются в строительстве, энергетике, некоторых отраслях промышленности. Они устроены таким образом, что их можно перемещать к различным объектам наблюдения. Их вес колеблется от 300 г до 2 кг. Разные модели оснащаются необходимыми системами: экраном, оптикой, встроенными фотоаппаратами, подсветкой и прочей гарнитурой. Переносные приборы имеют автономный аккумулятор, который обеспечивает питание техники до 8 часов.
Одной из важных функций является то, что все зафиксированные данные сохраняются в приборе, и затем их можно перенести на компьютер для дальнейшей обработки. Файлы сохраняются в виде фотографий и видео.
Особенности использования тепловизоров при ликвидации пожаров и проведении аварийно спасательных работ

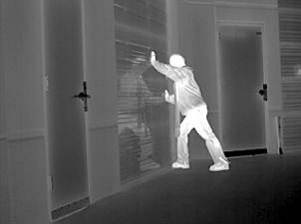

Возможности тепловизора
Сравнение прибора ночного видения с тепловизором

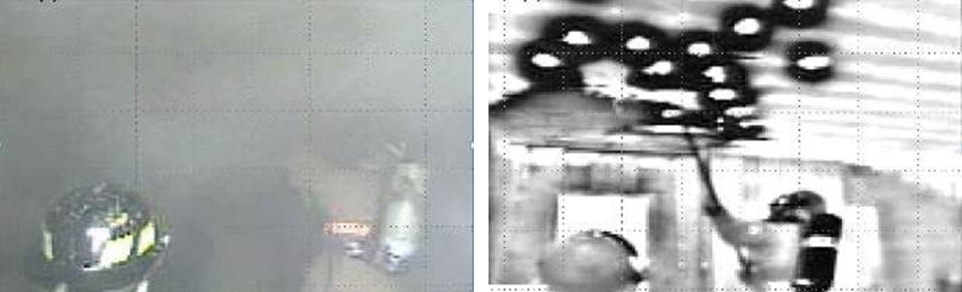

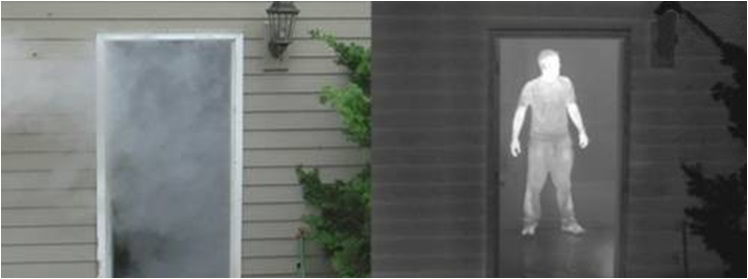

Тепловизор позволяет увидеть людей через дым

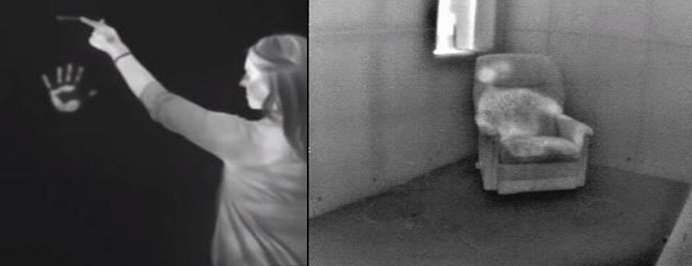

Поиск человека по тепловому следу оставленному по месту его касания на мебели, полу (в зависимости от условий следы сохраняются около 5 минут)

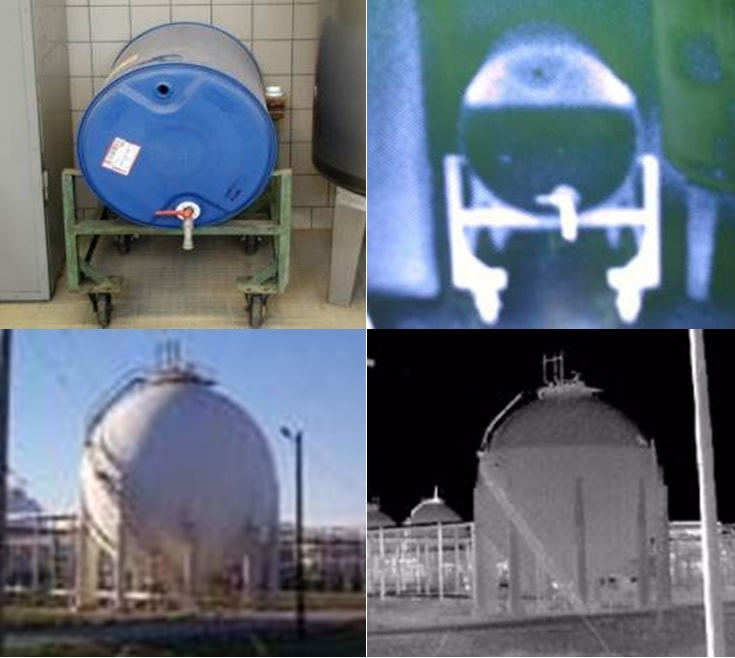

Использование тепловизора при поиске горючих, ядовитых жидкостей (сжиженных газов) в емкостях

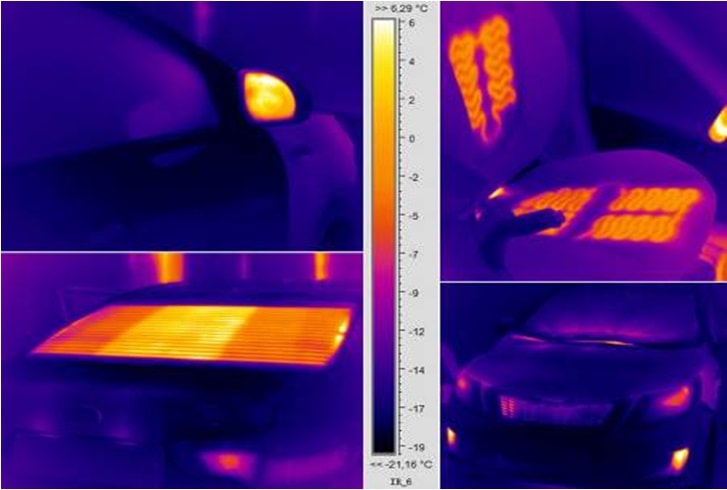

Тепловизор не способен видеть через стекло автомобиля

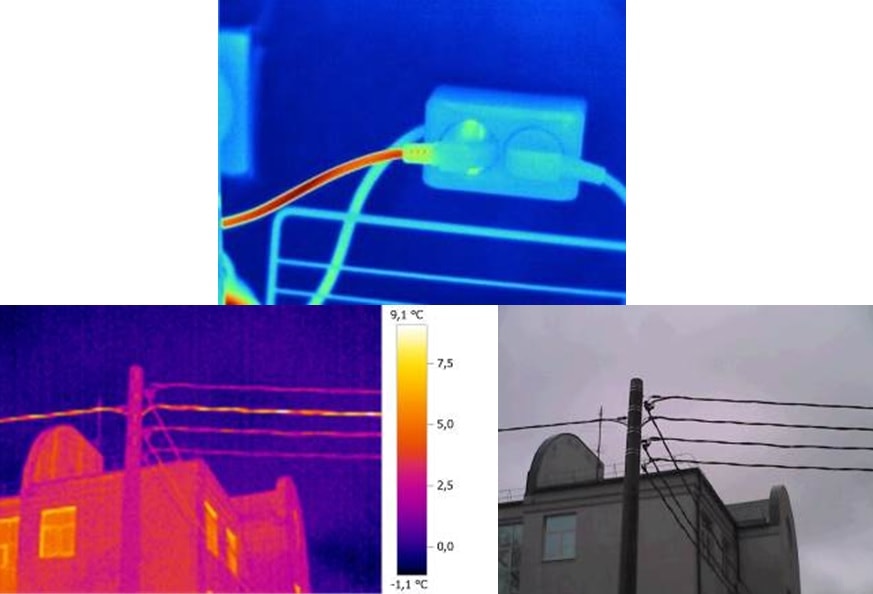

Тепловизор способен видеть скрытую электропроводку под напряжением и различать неравномерность распределения температуры в электропроводах
Возможности тепловизора в различных условиях
Стекло
ИК излучение не проходит через стекло, однако нагретое стекло будет отображаться, как более светлая область.
Стекло-Зеркало
ИК излучение отражается через стекло
Вода
ИК излучение не проходит через воду, в некоторых случаях проникает через туман или изморось.
Пар- Распыленная вода
ИК излучение может проникать или не проникать через пар, в зависимости от его плотности. Например, туман не является преградой для тепловизора.
Выявление «горячих пятен»

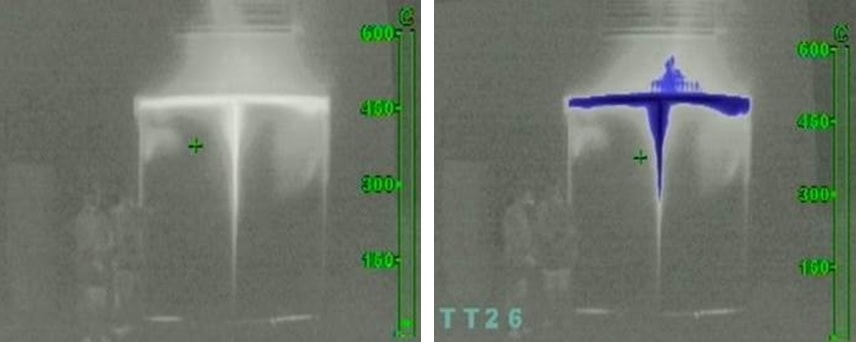

Некоторые модели тепловизоров имеют функцию TT-датчика. ТТ функция окрашивает наиболее нагретые участки цветом. Чем горячее участок, тем темнее тона (на рисунке - синим цветом).

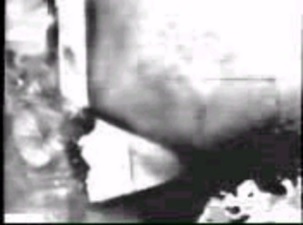

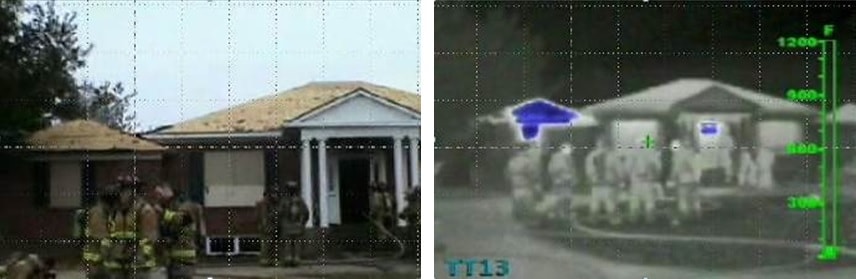

Пример использования тепловизора с ТТ-датчиком на пожаре
Использование тепловизора на пожаре

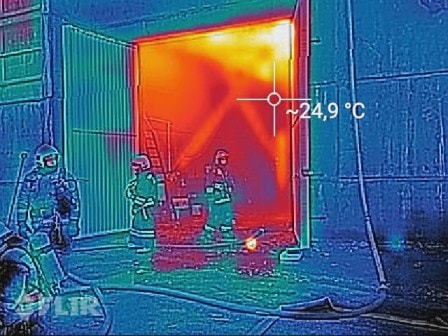

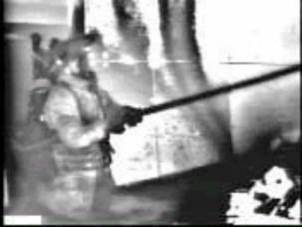

Тепловизор на пожаре

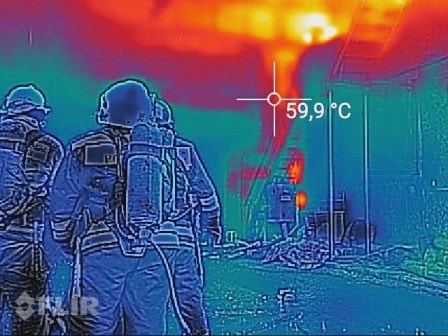

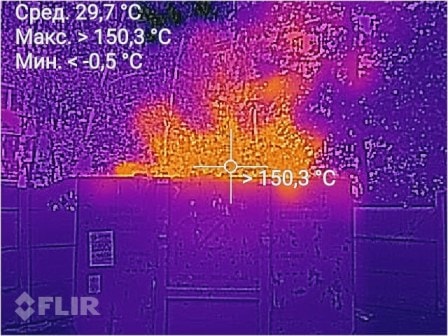

Температура объекта через тепловизор
Температура пламени на пожаре
Вид на огонь через тепловизор
Видео с пожаров при работе с тепловизором
Материал подготовлен совместно с кафедрой ПС, ФП и ГДЗС (ИПСА ГПС МЧС России)
